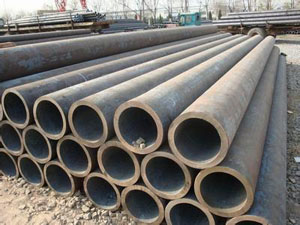

流體輸送用無縫鋼管
- 流體輸送用無縫鋼管（GB/T8163-1999）是用于輸送水、油、氣等流體的一般無縫鋼管。1、流體輸送用無縫鋼管介紹流體輸送用無縫鋼管是一種具有中空截面，從頭到尾的沒有焊縫的鋼管。 用鋼管制造環形零件，可提高材料利用率，簡化
產品詳細
流體輸送用無縫鋼管（GB/T8163-1999）是用于輸送水、油、氣等流體的一般無縫鋼管。
1、流體輸送用無縫鋼管介紹
流體輸送用無縫鋼管是一種具有中空截面，從頭到尾的沒有焊縫的鋼管。 用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，如滾動軸承套圈、千斤頂套等，目前已廣泛用鋼管來制造。鋼管還是各種常規武器不可缺少的材料，槍管、炮筒等都要鋼管來制造。鋼管按橫截面積形狀的不同可分為圓管和異型管。由于在周長相等的條件下，圓面積最大，用圓形管可以輸送更多的流體。此外，圓環截面在承受內部或外部徑向壓力時，受力較均勻，因此，絕大多數鋼管是圓管
2、制造方法
①一般鍋爐管使用溫度在450℃以下，國產管主要用10號、20號碳結鋼熱軋管或冷拔管制造。
②高壓鍋爐管使用時經常處于高溫和高壓條件，管子在高溫?zé)煔夂退魵獾淖饔孟?，?huì) 生氧化和腐蝕。要求鋼管具有高的持久強度，高的抗氧化腐蝕性能，并有良好的組織穩定性。
3、用途
①一般鍋爐管主要用來制造水冷壁管、沸水管、過熱蒸汽管、機車鍋爐用的過熱蒸汽管，大、小煙管及拱磚管等。
②高壓鍋爐管主要用來制造高壓和超高壓鍋爐的過熱器管、再熱器管、導氣管、主蒸汽管等。
但是，圓管也有一定的局限性，如在受平面彎曲的條件下，圓管就不如方、矩形管抗彎強度大，一些農機具骨架、鋼木家具等就常用方、矩形管。根據不同用途還需有其他截面形狀的異型鋼管。
1. 流體輸送用無縫鋼管（GB/T8163-1999）是用于輸送水、油、氣等流體的一般無縫鋼管。
4、流體管重量公式
[(外徑-壁厚)*壁厚]*0.02466=kg/米（每米的重量）
5、流體無縫鋼管規格表
鋼管理論重量表
單位：Kg/m | 壁 厚 | ? | ? | ? | ? | ? | ? |
外 徑 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 |
32 | 2.146 | 2.460 | 2.762 | 3.052 | 3.329 | 3.594 | 3.847 |
38 | 2.589 | 2.978 | 3.354 | 3.718 | 4.069 | 4.408 | 4.735 |
42 | 2.885 | 3.323 | 3.749 | 4.162 | 4.562 | 4.951 | 5.327 |
45 | 3.107 | 3.582 | 4.044 | 4.495 | 4.932 | 5.358 | 5.771 |
50 | 3.477 | 4.014 | 4.538 | 5.049 | 5.549 | 6.036 | 6.511 |
54 | 3.773 | 4.359 | 4.932 | 5.493 | 6.042 | 6.578 | 7.103 |
57 | 3.995 | 4.618 | 5.228 | 5.826 | 6.412 | 6.985 | 7.546 |
60 | 4.217 | 4.877 | 5.524 | 6.159 | 6.782 | 7.392 | 7.990 |
63.5 | 4.476 | 5.179 | 5.869 | 6.548 | 7.214 | 7.867 | 8.508 |
68 | 4.809 | 5.567 | 6.313 | 7.047 | 7.768 | 8.477 | 9.174 |
70 | 4.957 | 5.740 | 6.511 | 7.269 | 8.015 | 8.749 | 9.470 |
73 | 5.179 | 5.999 | 6.807 | 7.602 | 8.385 | 9.156 | 9.914 |
76 | 5.401 | 6.258 | 7.103 | 7.935 | 8.755 | 9.563 | 10.358 |
89 | 6.363 | 7.380 | 8.385 | 9.378 | 10.358 | 11.326 | 12.281 |
108 | 7.768 | 9.020 | 10.259 | 11.486 | 12.701 | 13.903 | 15.093 |
133 | 11.178 | 12.725 | 14.261 | 15.783 | 17.294 | 18.792 | ? |
159 | 13.422 | 15.290 | 17.146 | 18.989 | 20.821 | 22.639 | ? |
219 | 18.601 | 21.209 | 23.805 | 26.388 | 28.959 | 31.517 | ? |
273 | 23.262 | 26.536 | 29.797 | 33.046 | 36.283 | 39.508 | ? |
325 | 27.750 | 31.665 | 35.568 | 39.458 | 43.337 | 47.202 | ? |
355 | 38.897 | 43.158 | 47.406 | 51.641 | ? | ? | ? |
377 | 41.339 | 45.871 | 50.390 | 54.897 | ? | ? | ? |
426 | 46.777 | 51.913 | 57.036 | 62.147 | ? | ? | ? |
450 | ? | ? | ? | ? | ? | ? | ? |
480 | ? | ? | ? | ? | ? | ? | ? |
530 | ? | ? | ? | ? | ? | ? | ? |
630 | ? | ? | ? | ? | ? | ? | ? |
單位：Kg/m | 壁 厚 | ? | ? | ? | ? | ? | ? |
外 徑 | 6.5 | 7 | 8 | 8.5 | 9 | 10 | 12 |
32 | 4.088 | ? | ? | ? | ? | ? | ? |
38 | 5.049 | ? | ? | ? | ? | ? | ? |
42 | 5.691 | ? | ? | ? | ? | ? | ? |
45 | 6.172 | ? | ? | ? | ? | ? | ? |
50 | 6.973 | 7.423 | 8.286 | 8.699 | ? | ? | ? |
54 | 7.614 | 8.114 | 9.075 | 9.538 | ? | ? | ? |
57 | 8.095 | 8.632 | 9.667 | 10.167 | ? | ? | ? |
60 | 8.576 | 9.149 | 10.259 | 10.796 | ? | ? | ? |
63.5 | 9.137 | 9.754 | 10.950 | 11.529 | ? | ? | ? |
68 | 9.858 | 10.530 | 11.838 | 12.473 | ? | ? | ? |
70 | 10.179 | 10.876 | 12.232 | 12.892 | 13.539 | 14.797 | 17.164 |
73 | 10.660 | 11.394 | 12.824 | 13.521 | 14.205 | 15.537 | 18.052 |
76 | 11.141 | 11.912 | 13.416 | 14.150 | 14.871 | 16.277 | 18.940 |
89 | 13.225 | 14.156 | 15.981 | 16.875 | 17.756 | 19.483 | 22.787 |
108 | 16.270 | 17.436 | 19.729 | 20.858 | 21.973 | 24.168 | 28.410 |
133 | 20.278 | 21.751 | 24.662 | 26.098 | 27.522 | 30.334 | 35.809 |
159 | 24.446 | 26.240 | 29.791 | 31.548 | 33.293 | 36.746 | 43.503 |
219 | 34.064 | 36.598 | 41.629 | 44.126 | 46.610 | 51.543 | 61.259 |
273 | 42.720 | 45.920 | 52.283 | 55.445 | 58.596 | 64.860 | 77.240 |
325 | 51.056 | 54.897 | 62.542 | 66.346 | 70.137 | 77.684 | 92.629 |
355 | 55.865 | 60.076 | 68.460 | 72.634 | 76.796 | 85.082 | 101.507 |
377 | 59.391 | 63.873 | 72.801 | 77.246 | 81.679 | 90.508 | 108.018 |
426 | 67.246 | 72.332 | 82.468 | 87.518 | 92.555 | 102.592 | 122.519 |
450 | 71.093 | 76.475 | 87.203 | 92.549 | 97.882 | 108.511 | 129.621 |
480 | 75.902 | 81.654 | 93.122 | 98.837 | 104.540 | 115.909 | 138.499 |
530 | 83.917 | 90.286 | 102.987 | 109.319 | 115.638 | 128.240 | 153.296 |
630 | 99.947 | 107.549 | 122.716 | 130.281 | 137.833 | 152.902 | 182.890 |
注：計算常用型材理論重量計算公式：
m=F×L×ρ
m—質量 Kg ；F—斷面積m2/m ；L—長度m ； ρ—密度 *Kg/m3
